Netzplan erstellen: Dein ultimativer Guide für die Projektplanung

Marvin Erdner18.7.2025

So visualisierst du Aufgaben, Fristen und Abhängigkeiten im Projektmanagement

Inhalt
  1. Die Kernaufgaben: Schritt für Schritt zur perfekten Übersicht
  2. Mit Projektmanagementsoftware den Netzplan erstellen
  3. Fazit: Mit Netzplan und Software auf dem Weg zum Erfolg
Jedes Projekt, ob groß oder klein, ist ein komplexes Geflecht aus Aufgaben, Fristen und Abhängigkeiten. Ohne eine klare Struktur droht schnell Chaos: Deadlines werden verpasst, Ressourcen ineffizient genutzt und am Ende steht das ganze Vorhaben auf der Kippe. Genau hier kommt der Netzplan ins Spiel. In diesem ultimativen Guide tauchen wir tief in die Welt der Netzplantechnik ein.
Du erfährst neben den zentralen Aufgaben der Netzplanerstellung auch, wie moderne Software die Prozesse online revolutioniert und dein Projektmanagement wesentlich optimiert. Bist du bereit, die Kontrolle über deine Baustellen zurückzugewinnen?

Das Wichtigste in Kürze

  • Ein Netzplan ist eine grafische Darstellung von Projektvorgängen, ihren Abhängigkeiten und zeitlichen Abläufen im Projektmanagement.
  • Kernaufgaben umfassen die Definition von Vorgängen, Abhängigkeiten, Zeitberechnungen und die Identifizierung des kritischen Pfads.
  • Moderne Software erleichtert das Netzplan-Erstellen online, automatisiert Berechnungen und fördert die Zusammenarbeit im Team.

Die Kernaufgaben: Schritt für Schritt zur perfekten Übersicht

Einen Netzplan zu erstellen, folgt einer klaren Logik. Um eine präzise Übersicht zu erhalten, solltest du diese Schritte und Grundbegriffe kennen:

Grundbegriffe der Netzplantechnik

  • Vorgang (Aktivität): Eine definierte Aufgabe mit einem Start- und Endpunkt, einer Dauer und oft einem Ressourcenbedarf
  • Anordnungsbeziehungen:
    ⁠Sie beschreiben die logische Reihenfolge der Vorgänge
  • Anfang-Anfang (AA): Vorgang B kann erst beginnen, wenn Vorgang A begonnen hat.
  • Anfang-Ende (AE): Vorgang B kann erst enden, wenn Vorgang A begonnen hat.
  • Ende-Anfang (EA): Vorgang B kann erst beginnen, wenn Vorgang A beendet ist.
  • Ende-Ende (EE): Vorgang B kann erst enden, wenn Vorgang A beendet ist.
    ⁠
  • Ereignis: Ein zeitpunktbezogener Zustand, der den Start oder das Ende eines Vorgangs markiert
  • Pufferzeiten: Die Zeit, um die ein Vorgang verzögert werden kann, ohne das Projektende zu verschieben (Gesamtpuffer) oder den Nachfolger zu beeinflussen (freier Puffer)
  • Kritischer Pfad: Der längste Weg durch das Projekt, der aus Vorgängen mit null Pufferzeiten besteht. Eine Verzögerung von bereits einem Vorgang auf dem kritischen Pfad führt zu einer Verzögerung des gesamten Projekts
Entscheidungshilfe

Relevanz eines Netzplans

Ein Netzplan ist ein mächtiges Werkzeug im Projektmanagement. Er ist eine grafische Darstellung aller Vorgänge (Aktivitäten) eines Projekts, ihrer logischen Abhängigkeiten voneinander und ihrer zeitlichen Abfolge. Man visualisiert, welche Aufgabe wann beginnen kann, welche von einer anderen abhängt und wie lange das gesamte Projekt dauern wird.

Die Relevanz eines Netzplans ist enorm: Er schafft Transparenz über den gesamten Projektverlauf, hilft, Engpässe und Risiken frühzeitig zu erkennen und ermöglicht eine realistische Ressourcen- und Terminplanung. Er ist die Basis für eine fundierte Projektsteuerung und ein unverzichtbares Kommunikationsinstrument im Team.

Schritte zum Netzplan erstellen

Mit den korrekten Fachbegriffen im Projektmanagement können wir nun wie folgt einen theoretischen Netzplan angehen:
  1. Projektstrukturplan (PSP) erstellen: Zuerst zerlegst du das Projekt in seine kleinsten, klar definierten Vorgänge.
  2. Vorgänge und Dauer schätzen: Schätze die benötigte Zeit für jeden Vorgang realistisch ein. Achte auf eventuelle Leer- oder Wartezeiten.
  3. Abhängigkeiten definieren: Lege fest, welche Vorgänge voneinander abhängen und in welchen Anordnungsbeziehungen sie zueinander stehen.
  4. Optional: Netzplan zeichnen: Visualisiere die Vorgänge und Abhängigkeiten, klassischerweise als Pfeil- oder Vorgangsknoten-Diagramm.
  5. Kritischen Pfad identifizieren: Finde den längsten Weg durch dein Projekt, der keine Puffer hat. Dies ist der Pfad, der die Gesamtprojektdauer bestimmt.
  6. Zeitliche Berechnungen durchführen: Berechne früheste und späteste Start- und Endtermine für jeden Vorgang sowie die Pufferzeiten.
  7. Optional: Netzplan optimieren und aktualisieren: Passe den Netzplan bei Bedarf an (z. B. durch Ressourcenverschiebung, Fast-Tracking, Crashing) und aktualisiere ihn regelmäßig im Projektverlauf.
Somit sind die Schritte ähnlich zu den Projektmanagementphasen.

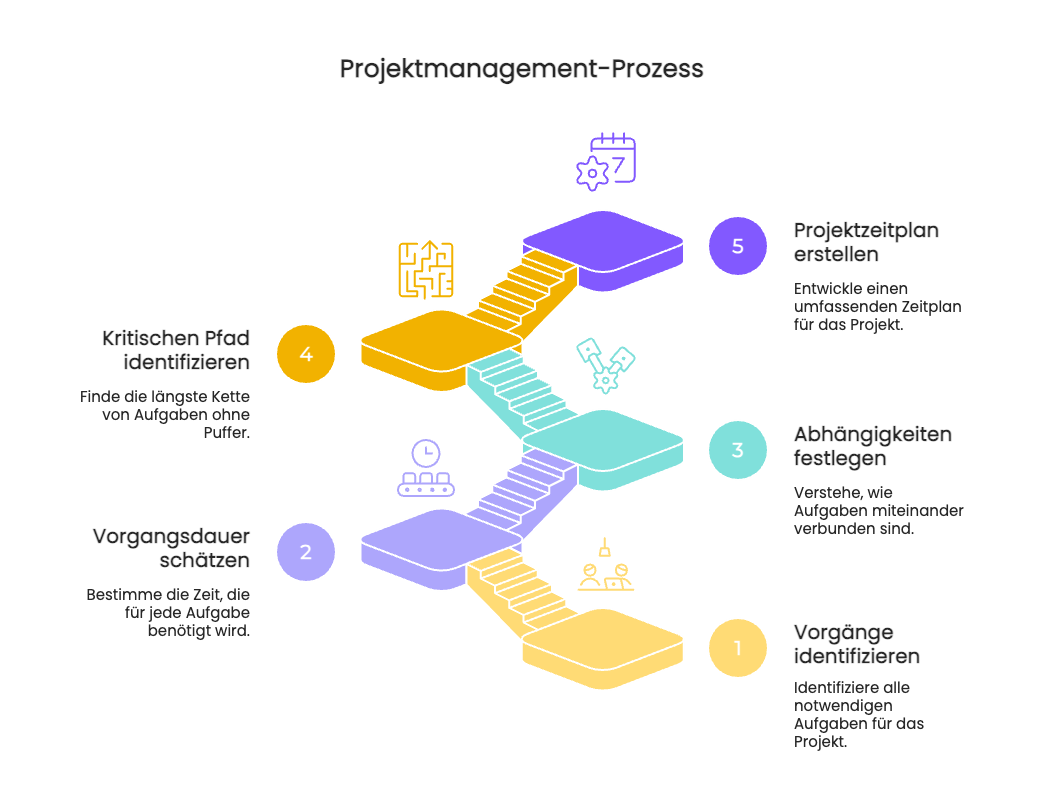

Schematische Darstellung eines Netzplans mit Treppen und den fünf Schritten
Visueller Vorgang einer Netzplanerstellung in nur fünf Schritten (ohne die optionalen) zusammengefasst.

Mit Projektmanagementsoftware den Netzplan erstellen

Einen Netzplan manuell zu erstellen, kann bei komplexen Projekten schnell fehleranfällig und extrem aufwendig werden. Hier kommen digitale Tools ins Spiel. Eine spezielle Software automatisiert viele Berechnungen und fördert die Zusammenarbeit im Team – das erleichtert den Erstellungsprozess enorm, indem sie viele Berechnungen automatisiert und die Zusammenarbeit im Team fördert.

Vorteile der softwaregestützten Netzplanerstellung

  • Automatisierung: Selbstständige Berechnung von frühesten bzw. spätesten Terminen und Pufferzeiten
  • Visualisierung: Klare Darstellung von Abhängigkeiten und dem kritischen Pfad
  • Kollaboration: Teammitglieder können gemeinsam am Plan arbeiten und Updates in Echtzeit sehen
  • Flexibilität: Einfache Anpassungen bei Änderungen im Projektverlauf
  • Ressourcenmanagement: Oft integriert, um Ressourcen optimal zuzuweisen und Engpässe zu vermeiden
  • Reporting: Generierung von Berichten über Projektfortschritt, Kosten und Termine, damit die Wirtschaftlichkeit und Effizienz gemessen werden können

Unsere Tool-Tipps für deine Netzpläne

Viele moderne Softwares im Projektmanagement bieten Funktionen, die der Netzplantechnik zugrunde liegen oder diese direkt abbilden. Dazu gehören:
Kategorie
Beschreibung
Tools
Klassische PM-Tools
Diese sind seit Langem etabliert und bieten umfassende Funktionen zur Erstellung detaillierter Netzpläne und Gantt-Diagramme.
Moderne PM-Suiten
Plattformen (oft mit Plug-ins) visualisieren Abhängigkeiten und Zeitleisten. Diese bilden die zugrunde liegende Logik klassischer Netzpläne ab und erkennen den kritischen Pfad.
Spezialisierte Diagramm-Tools
Einige Softwarelösungen sind auf die Erstellung von Flussdiagrammen und Prozessabläufen spezialisiert, die auch zur visuellen Darstellung von Netzplänen genutzt werden können.
Die Wahl der richtigen Software hängt von der Komplexität deines Projekts und deinen spezifischen Anforderungen im Projektmanagement ab:
Klassische PM-Tools: Diese Software-Lösungen richten sich vor allem an große Unternehmen, komplexe Projekte und traditionelle Branchen wie Bauwesen, Ingenieurwesen oder IT-Großprojekte. Projektmanager*innen mit tiefer Expertise finden hier umfassende Funktionen für detaillierte Planung, strikte Terminierung und Budgetkontrolle, die für Projekte mit hoher Komplexität unerlässlich sind.
Moderne PM-Suiten: Sie eignen sich besonders für agile Teams, Tech-Startups, Marketing- und Kreativagenturen sowie kleine bis mittlere Unternehmen, die Wert auf Kollaboration und intuitive Bedienung legen. Sie bieten visuelle Dashboards und flexible Arbeitsweisen, die die Zusammenarbeit im Team fördern und den Überblick auch bei dynamischen Projekten erleichtern.
Spezialisierte Diagramm-Tools: Diese Tools sind ideal für Einzelpersonen, kleine Teams oder Prozessmanager*innen, die flexible und visuelle Darstellungen von Abläufen benötigen. Sie sind weniger auf das komplette Projektmanagement ausgerichtet, sondern bieten eine einfache und intuitive Möglichkeit, komplexe Zusammenhänge wie Netzpläne, Flussdiagramme oder Brainstormings schnell und klar zu visualisieren.

Empfehlenswerte Projektmanagement-Softwares

Auf unserer Vergleichsplattform OMR Reviews findest du weitere empfehlenswerte Projektmanagement-Software. Wir stellen über 300 Tools vor, die speziell für kleine und mittlere Unternehmen, Start-ups sowie Großkonzerne geeignet sind und Unterstützung in sämtlichen Bereichen des Projektmanagements bieten. Nutze die Gelegenheit, die verschiedenen Softwares zu vergleichen und dich dabei auf authentische und verifizierte Nutzerbewertungen zu stützen:

Entdecke empfehlenswerte Projektmanagement Software
Schau dir leistungsstarke und empfehlenswerte Tools in der Kategorie Projektmanagement an.
Item 1 of 20

Fazit: Mit Netzplan und Software auf dem Weg zum Erfolg

Das Netzplan-Erstellen ist eine Kunst, die sich zu lernen lohnt. Es ist das Rückgrat für jedes erfolgreiche Projektmanagement, denn es schafft nicht nur Klarheit über die Abläufe, sondern identifiziert auch potenzielle Stolperfallen und sichert die Einhaltung deiner Ziele.
Gerade in komplexen Projekten ist es für dich und alle Stakeholder entscheidend, den Überblick zu behalten. Mit Kenntnissen über die richtige Netzplantechnik und durch moderne Software machst du die Planung online zu einem effizienten und transparenten Prozess. Optimiere dein Projektmanagement, minimiere Risiken und führe deine Vorhaben souverän zum Erfolg!
Beispiel eines Netzplans

Beispiel eines vereinfachten Netzplans

Die Vorgänge und ihre Abhängigkeiten im Beispielprojekt (minimalisiert):

  1. Vorgang A: Planung & Konzeption
    Dauer: 10 Tage
    Vorgänger: Keiner
  2. Vorgang B: Umsetzung & Realisierung
    Dauer: 15 Tage
    Vorgänger: A
  3. Vorgang C: Test & Go-Live
    Dauer: 5 Tage
    Vorgänger: B

Berechnung der Eckdaten und des kritischen Pfads (minimalisiert)

  1. Vorgang A (Planung & Konzeption, 10 Tage)
    FS: 1 | FE: 10
    SS: 1 | SE: 10
    Puffer: 0
  2. Vorgang B (Umsetzung & Realisierung, 15 Tage)
    FS: 11 | FE: 25
    SS: 11 | SE: 25
    Puffer: 0
  3. Vorgang C (Test & Go-Live, 5 Tage)
    FS: 26 | FE: 30
    SS: 26 | SE: 30
    Puffer: 0

Kritischer Pfad (Gesamtdauer des Projekts – hier 30 Tage): A → B → C
