UML-Diagramme: Wie dein Team komplexe Systeme endlich versteht

Marc Wilhelmi20.8.2026

Warum ein gemeinsames Bild vom System mehr wert ist als jede Erklärung

Inhalt

Warum UML-Diagramme für Projekte wichtig sind
Was sind UML-Diagramme und wie funktionieren sie?
Welche UML-Diagramm-Typen gibt es?
Wie erstellt man UML-Diagramme im Team?
Welche Tools helfen bei der UML-Modellierung?
Was sind häufige Anfängerfehler beim UML-Modellieren?
Wie integriert man UML in die Softwareentwicklung?
Fazit und Ausblick

Das Wichtigste in Kürze

UML-Diagramme dienen als visuelle Sprachtransformation, um ein gemeinsames Systemverständnis zwischen Entwicklern und Stakeholdern zu schaffen.
Textbasierte Werkzeuge wie PlantUML und Mermaid ermöglichen es, Diagramme direkt im Repository wie Quellcode zu versionieren und flexibel zu pflegen.
UML konzentriert sich auf die technische Umsetzung von Softwarearchitekturen, während BPMN reine Geschäftsprozesse abbildet.
Ein fokussierter Einsatz weniger Diagramme zur Beantwortung konkreter Fragen ist effektiver als das Überladen mit unnötigen Details.
KI-generierte Diagramme erfordern stets eine fachliche Prüfung, da syntaktische Korrektheit nicht zwangsläufig inhaltliche Richtigkeit garantiert.

Best-of

Wissen von den Besten: Dieser Artikel stammt von sorgfältig ausgewählten Branchen-Expert*innen. Unser Anspruch: fundierte Insights und praxiserprobte Tipps, die dich und dein Projekt wirklich weiterbringen. Erfahre hier mehr über die Autor*innen.

In mehreren Softwareprojekten habe ich erlebt: Nicht die Technik selbst wurde zum größten Problem, sondern das fehlende gemeinsame Verständnis des Systems. UML-Diagramme sind für mich deshalb eines der einfachsten Werkzeuge für eine saubere Systemmodellierung. Sie machen Strukturen, Abhängigkeiten und Abläufe sichtbar, bevor daraus Missverständnisse im Code entstehen.

Warum UML-Diagramme für Projekte wichtig sind

Gerade bei größeren Projekten entstehen schnell unterschiedliche mentale Modelle:

Entwickler*innen kennen ihre Komponenten
Product Owner kennen die fachlichen Anforderungen
Neue Teammitglieder kennen anfangs so gut wie nichts
Alle sprechen über dasselbe System, haben dabei aber nicht dasselbe Bild im Kopf

Ein UML-Diagramm kann diese Lücke schließen. Bei einem Projekt mit mehreren neuen Teammitgliedern hat ein einziges Klassendiagramm für mich mehr Klarheit geschaffen als eine lange Onboarding-Erklärung. Statt dieselben Zusammenhänge immer wieder mündlich zu erklären, hatten alle ein gemeinsames Dokument, auf das wir uns beziehen konnten.

UML-Diagramme sehe ich dabei nicht als Ersatz für gute Dokumentation oder Kommunikation, sondern als eigene Form der Datenvisualisierung für Softwarearchitektur. Im Grunde betreibe ich damit Data-Storytelling für Entwicklerteams. Mit wenigen Symbolen kann ich zeigen, wie ein System aufgebaut ist, welche Komponenten miteinander kommunizieren oder welchen Weg ein Prozess nimmt.

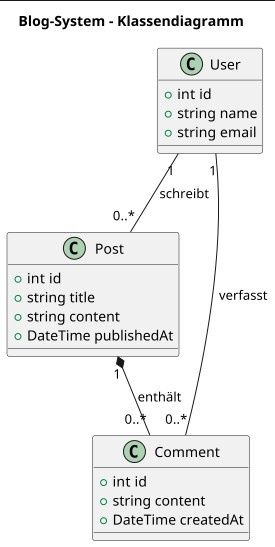

Klassendiagramm, freigestellt: UML-Klassendiagramm des Blog-System-Beispiels: User, Post und Comment

Was sind UML-Diagramme und wie funktionieren sie?

UML steht für Unified Modeling Language. Die Object Management Group hat sie als visuelle Modellierungssprache standardisiert, mit der sich Struktur und Verhalten von Softwaresystemen beschreiben lassen. UML-Diagramme helfen dabei, Systemdesigns zu visualisieren, Objekte zu modellieren oder klassische Softwarearchitektur-Diagramme zu erstellen.

Der große Vorteil einer standardisierten Notation liegt für mich im gemeinsamen Vokabular: Ein Team muss nicht für jedes Projekt eigene Symbole erfinden. Ein UML-Klassendiagramm zeigt beispielsweise Klassen und ihre Beziehungen, ein UML-Sequenzdiagramm den zeitlichen Ablauf von Nachrichten zwischen den Beteiligten. Die Notation stellt Klassen dabei als Kästen dar, Beziehungen als Linien oder Pfeile.

UML hilft damit vor allem bei zwei Fragen: Wie ist ein System aufgebaut und wie verhält es sich? Genau diese Unterscheidung ist im Projektalltag hilfreich, weil nicht jede Frage mit demselben Diagrammtyp beantwortet werden sollte.

BPMN vs. UML: Was brauche ich?

BPMN steht für Business Process Model and Notation und ist auf die Geschäftsprozessmodellierung spezialisiert. Wenn ich einen fachlichen Bestellprozess mit Freigaben, Entscheidungen und Verantwortlichkeiten darstellen möchte, ist BPMN häufig die passendere Wahl. Möchte ich dagegen zeigen, wie die Software diesen Prozess technisch umsetzt, greife ich zu UML.

Welche UML-Diagramm-Typen gibt es?

UML umfasst eine ganze Reihe verschiedener Diagrammtypen. Für meinen Arbeitsalltag ist vor allem die Unterscheidung zwischen Struktur- und Verhaltensdiagrammen hilfreich.

Zu den wichtigsten Strukturdiagrammen gehören:

UML-Klassendiagramm: Zeigt Klassen, Attribute, Methoden und ihre Beziehungen. Für mich ist es häufig der erste Einstieg in eine unbekannte Codebasis.
UML-Komponentendiagramm: Zeigt, aus welchen Softwarekomponenten ein System besteht und über welche Schnittstellen diese miteinander kommunizieren.
UML-Bereitstellungsdiagramm: Zeigt, auf welchen Knoten oder Servern Softwareartefakte ausgeführt werden. Das wird besonders interessant, wenn mehrere Systeme, Server oder Services zusammenspielen.

Bei den Verhaltensdiagrammen sind vor allem diese Typen relevant:

UML-Sequenzdiagramm: Zeigt den zeitlichen Ablauf von Nachrichten zwischen Objekten oder Komponenten. Ich nutze es besonders gerne, wenn ein Fehler nur durch eine bestimmte Reihenfolge von Aufrufen entsteht.
UML-Aktivitätsdiagramm: Visualisiert Abläufe und Entscheidungen und eignet sich damit für Prozesse mit Verzweigungen oder parallelen Schritten.
UML-Anwendungsfalldiagramm bzw. Use-Case-Diagramm: Zeigt, welche Akteur*innen welche Funktionen eines Systems verwenden.
UML-Zustandsdiagramm: Beschreibt die Zustände eines Objekts und die Übergänge zwischen diesen Zuständen. Bei einer Bestellung durchläuft ein Objekt beispielsweise die Zustände „offen", „bezahlt" und „versendet".

Ich würde trotzdem nicht versuchen, möglichst viele Diagrammtypen einzusetzen. In meinen Projekten reichen häufig ein Klassendiagramm, ein Sequenzdiagramm und gelegentlich ein Use-Case-Diagramm völlig aus. Ich erstelle ein Diagramm möglichst immer für eine konkrete Frage. Wenn ich nicht sagen kann, welche Frage es beantworten soll, brauche ich es wahrscheinlich noch nicht.

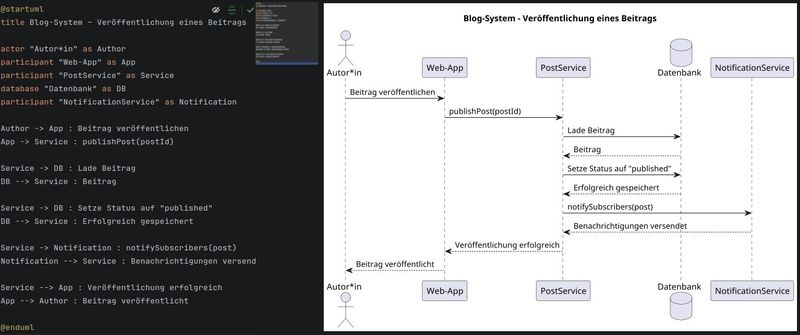

PlantUML-Editor „Veröffentlichung eines Beitrags": Sequenzdiagramm „Veröffentlichung eines Beitrags", erstellt mit PlantUML

Wie erstellt man UML-Diagramme im Team?

Ich bevorzuge textbasierte Diagramme gegenüber klassischen Zeichenwerkzeugen. Der entscheidende Vorteil: Die Diagrammbeschreibung ist selbst eine Datei und lässt sich damit wie Code versionieren, prüfen und gemeinsam weiterentwickeln.

Mit PlantUML lege ich beispielsweise eine .puml-Datei an und beschreibe darin das gewünschte Diagramm:

@startuml
class User {
  +int id
  +string name
  +string email
}

class Post {
  +int id
  +string title
  +User author
}

User "1" -- "0..*" Post : writes
@enduml

Aus dieser Beschreibung kann PlantUML anschließend ein Diagramm erzeugen, unter anderem als SVG-Datei, was für Dokumentationen besonders praktisch ist. Für mich ist der entscheidende Punkt aber weniger die Syntax als der Workflow: Die .puml-Datei liegt im selben Repository wie der Quellcode. Ich committe Änderungen dadurch gemeinsam mit den Code-Änderungen und überprüfe sie in einem Merge-Request, also der Anfrage, Code-Änderungen in ein Repository zu übernehmen.

In PhpStorm nutze ich dafür beispielsweise das Plugin plantuml4idea. Dadurch kann ich die Diagramme direkt in meiner Entwicklungsumgebung bearbeiten und die Darstellung überprüfen. So wechsle ich nicht ständig zwischen Code und einem separaten Modellierungswerkzeug.

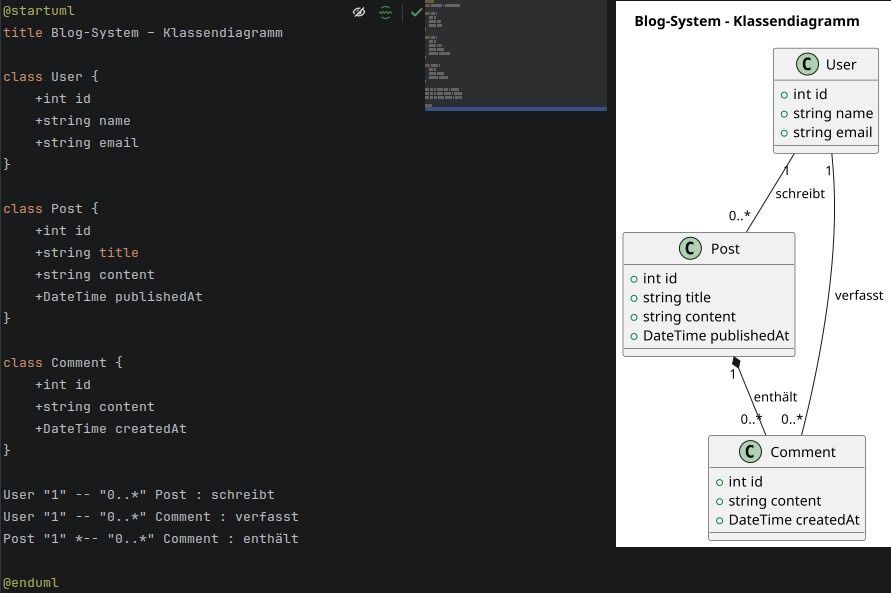

PlantUML-Editor „Blog-System - Klassendiagramm": UML-Klassendiagramm des Blog-Systems in PlantUML-Syntax mit Live-Vorschau

Der Ansatz funktioniert besonders gut in Teams, die ohnehin agiles Projektmanagement leben. Diagramme entstehen inkrementell gemeinsam mit dem Code und werden Teil des normalen Review-Prozesses. Sie entstehen also nicht mehr einmalig zu Projektbeginn, um danach nie wieder angefasst zu werden.

Wichtig ist allerdings, die Verantwortung für ihre Pflege nicht zu vergessen: Ein Diagramm, das niemand aktualisiert, verliert sehr schnell seinen Wert.

Welche Tools helfen bei der UML-Modellierung?

Für textbasierte Diagramme nutze ich vor allem PlantUML und Mermaid. Beide verfolgen einen ähnlichen Grundgedanken, unterscheiden sich aber in ihrem Schwerpunkt.

PlantUML ist für mich interessant, wenn ich tatsächlich UML modellieren möchte. Ich kann die textbasierte Beschreibung versionieren und anschließend zum Beispiel als SVG oder PNG ausgeben.

Mermaid spielt seine Stärke für mich vor allem in Markdown-basierten Dokumentationen aus. GitLab unterstützt Mermaid direkt in Markdown und kann entsprechende Diagramme beim Rendern darstellen. Mit Mermaid kann ich beispielsweise eine technische Dokumentation schreiben und das Diagramm direkt daneben in derselben Datei pflegen.

Das folgende Beispiel zeigt dasselbe Sequenzdiagramm einmal mit PlantUML (.puml) und einmal mit Mermaid (.md) gerendert:

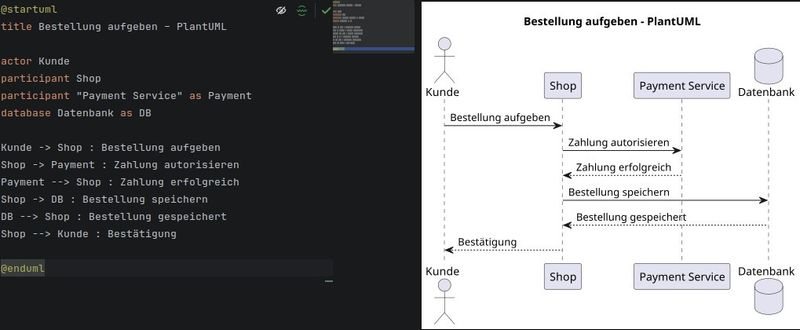

PlantUML-Editor „Bestellung aufgeben": Sequenzdiagramm „Bestellung aufgeben" in PlantUML-Syntax mit Live-Vorschau

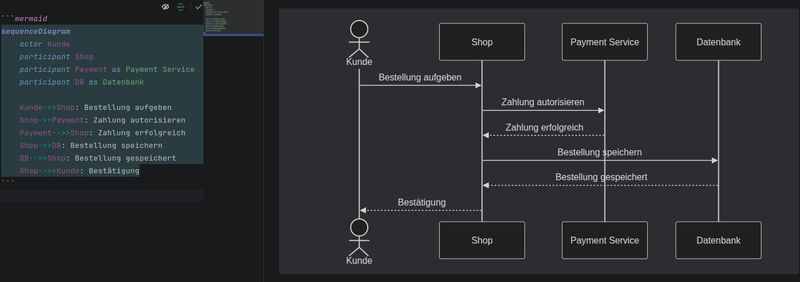

Mermaid-Editor „Bestellung aufgeben": Sequenzdiagramm „Bestellung aufgeben" in Mermaid-Syntax mit Live-Vorschau

PlantUML und Mermaid würde ich dabei nicht als Konkurrenten betrachten. Ich wähle das Werkzeug danach aus, welche Art von Diagramm ich erstellen möchte und wo die Dokumentation später leben soll.

Wer lieber grafisch arbeitet, kann natürlich auch klassische Modellierungswerkzeuge einsetzen. Microsoft Visio oder eine andere Diagramm-Software bietet einen visuellen Editor. Interessant wird das vor allem dann, wenn im Unternehmen bereits verbindliche Modellierungsrichtlinien und entsprechende UML-Tools etabliert sind. Für technisch orientierte Teams bevorzuge ich trotzdem den textbasierten Ansatz: nachvollziehbar, versionierbar, ohne zusätzliche Modellierungswerkzeuge.

Wer Diagramme mit Aufgaben, Ressourcen und Tickets verbinden möchte, sollte zusätzlich den Blick auf die eigentliche Projektorganisation richten. Eine gute Product-Management-Software verknüpft Diagramme und technische Entscheidungen mit den zugehörigen Aufgaben und Tickets. Für die Projektarbeit drumherum schaue ich regelmäßig in der OMR-Reviews-Kategorie „Projektmanagement" vorbei. ZEP eignet sich, wenn Zeiterfassung und Ressourcenplanung im Projektalltag im Vordergrund stehen. Stackfield verbindet Aufgabenverwaltung und Teamkommunikation und legt dabei einen Schwerpunkt auf Datenschutz. MOCO richtet sich vor allem an Agenturen, die Projektadministration, Zeiterfassung und Abrechnung in einem System bündeln möchten.

Was sind häufige Anfängerfehler beim UML-Modellieren?

Bei UML-Diagrammen sehe ich immer wieder dieselben Fehler.

Zu viele Details: Ein Diagramm wird nicht automatisch besser, wenn jede Methode und jedes Attribut darin auftaucht. Ich frage mich deshalb bei jedem Element: Beantwortet es die aktuelle Frage oder erzeugt es nur zusätzliches Rauschen?
Der falsche Diagrammtyp: Ein Klassendiagramm eignet sich hervorragend, um Strukturen zu erklären. Einen zeitlichen Ablauf kann es dagegen nur schlecht darstellen. Dafür ist ein Sequenzdiagramm die bessere Wahl.
Veraltete Diagramme: Ein Diagramm, das nicht mehr zum System passt, kann gefährlicher sein als gar keine Dokumentation. Es erzeugt Vertrauen in eine Darstellung, die möglicherweise längst nicht mehr stimmt.
KI-generierte Diagramme ungeprüft übernehmen: Gerade bei KI in der technischen Dokumentation sehe ich hier ein Risiko. Ein Modell kann syntaktisch korrektes PlantUML oder Mermaid erzeugen und trotzdem ein fachlich falsches System darstellen. Ich lasse deshalb jedes automatisch erzeugte Diagramm von jemandem prüfen, der das System kennt.

Wie integriert man UML in die Softwareentwicklung?

Am meisten profitiere ich davon, Diagramme wie einen Teil des Codes zu behandeln. Meine .puml- oder .md-Dateien liegen möglichst im selben Repository wie der Quellcode. Ich versioniere sie über Git und überprüfe sie bei Änderungen gemeinsam mit dem Code. Das ist für mich Teil eines sauberen IT-Projektmanagements und kein separater Dokumentationsprozess, der irgendwann zusätzlich gepflegt werden muss.

Das passt auch zu einem agilen Entwicklungsprozess. Wenn sich beispielsweise eine Architekturentscheidung ändert, passe ich nicht nur die Implementierung an, sondern auch das relevante Diagramm. So bleibt die Dokumentation Teil der laufenden Entwicklung und beschreibt nicht irgendwann einen Stand, der längst überholt ist.

Dabei sehe ich eine interessante Parallele zur klassischen Projektplanung. Ein Netzplan macht Abhängigkeiten zwischen Aufgaben sichtbar, eine Ressourcenplanung im Projektmanagement zeigt, welche Kapazitäten dafür benötigt werden. UML verfolgt auf technischer Ebene einen ähnlichen Gedanken: Ich mache sichtbar, wie Komponenten, Klassen und Abläufe miteinander zusammenhängen.

Auch der kritische Pfad hilft in der Projektplanung dabei, die Vorgänge zu erkennen, die für den weiteren Verlauf besonders relevant sind. Bei UML geht es für mich weniger um eine direkte Übertragung dieses Konzepts, sondern um dieselbe Grundidee. Es geht darum, Komplexität sichtbar zu machen und die Stellen zu identifizieren, die besondere Aufmerksamkeit verdienen. Ein Sequenzdiagramm kann beispielsweise zeigen, welche Services an einem Vorgang beteiligt sind, während ein Klassendiagramm Abhängigkeiten zwischen Komponenten sichtbar macht.

Genau deshalb behandle ich Diagramme nicht als Selbstzweck. Ich dokumentiere nicht jede Klasse und jeden Ablauf. Wichtig sind mir vor allem die Teile des Systems, bei denen ein gemeinsames Verständnis einen konkreten Nutzen bringt. Ein gutes Diagramm muss für mich nicht vollständig sein. Es muss die richtige Frage beantworten.

Fazit und Ausblick

Meine persönliche Einschätzung: UML-Diagramme müssen heute nicht mehr mit einem separaten Grafikprogramm entstehen. Textbasierte Werkzeuge wie PlantUML und Mermaid machen es möglich, Diagramme gemeinsam mit Code und Dokumentation zu versionieren und weiterzuentwickeln. Für UML-Diagramme direkt in meiner IDE greife ich gerne zu PhpStorm und PlantUML, für technische Dokumentation in Markdown zu Mermaid.

Mit Blick auf KI in der technischen Dokumentation erwarte ich, dass sich künftig mehr Diagramme automatisch aus bestehendem Code ableiten lassen. Das sehe ich als Unterstützung, nicht als Ersatz für fachliches Verständnis. Ein Diagramm kann technisch perfekt aussehen und trotzdem das falsche System beschreiben.

Für mich zählt am Ende weniger, welches UML-Tool oder welche Diagramm-Software dein Team einsetzt. Entscheidend ist, dass ein Diagramm eine konkrete Frage beantwortet, verständlich bleibt und aktuell gehalten wird. Ein einfaches Sequenzdiagramm, das stimmt, ist für mein Team mehr wert als ein perfektes Diagramm, dem niemand mehr vertraut.
